Vertikal planetarisk kuglemølle (halvcirkelrund type)
Specifikationer
Vertikal planetarisk kuglemølle er en nødvendig enhed til blanding af højteknologiske materialer, finmalning, prøvefremstilling, udvikling af nye produkter og produktion i små serier. Tencan planetarisk kuglemølle har lille volumen, høj effektivitet, lav støj og funktionelle funktioner, hvilket er et ideelt udstyr til forsknings- og udviklingsinstitutioner, universiteter og virksomheder, laboratorier, der ønsker at få prøver (du kan få fire prøver fra hver batch på samme tid). Du kan også male pulverprøver under vakuum, når den er udstyret med vakuumkuglemølle.
Video
Oversigt
Vertikal planetarisk kuglemølle er en nødvendig enhed til blanding af højteknologiske materialer, finmalning, prøvefremstilling, udvikling af nye produkter og produktion i små serier. Tencan planetarisk kuglemølle har lille volumen, høj effektivitet, lav støj og funktionelle funktioner, hvilket er et ideelt udstyr til forsknings- og udviklingsinstitutioner, universiteter og virksomheder, laboratorier, der ønsker at få prøver (du kan få fire prøver fra hver batch på samme tid). Du kan også male pulverprøver under vakuum, når den er udstyret med vakuumkuglemølle.
Working Princip
Planetariske kuglemøller har ofte fire kugleformalingstanke installeret på én drejeskive. Når drejeskiven roterer, foretager tankens akse planetbevægelser, kuglerne og prøverne inde i tankene påvirkes kraftigt med høj hastighed, og prøverne formales til sidst til pulver. Forskellige typer materialer kan formales af møllen med tør eller våd metode. Minimumsgranulatheden af det formalede pulver kan være så lille som 0.1 μm.
Funktion/fordel

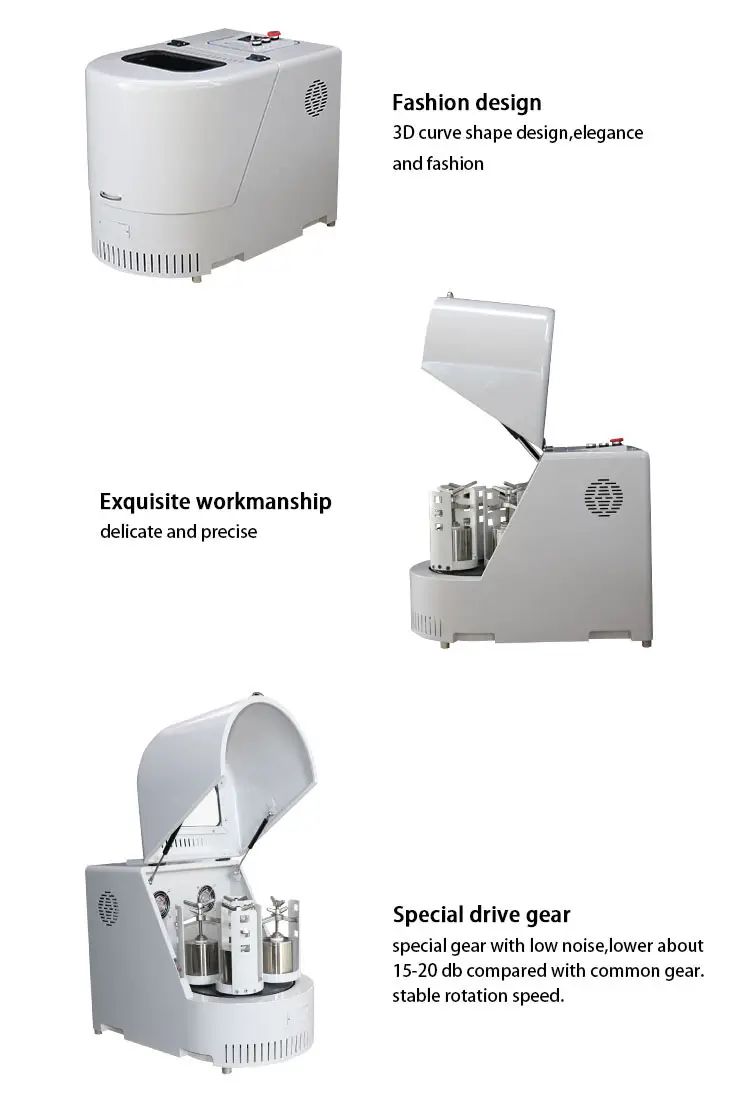

Kuglemøllens skal er svejset med en tyk stålplade, der har høj styrke, slagfasthed, deformationsmodstand, fint håndværk, stærkt og smukt udseende. Materialet i de mekaniske dele er strengt forarbejdet ved hjælp af varmebehandlingsprocesser og numerisk styringsteknologi. Gearkassen er lavet med en kvasi-forseglet rilleindlejret struktur, og drivgearet er lavet af slidstærkt præcisionsgear. Maskinrammen og -strukturen er fuldt ud overvejet i designet for at sikre stabil, sikker og pålidelig drift af kuglemøllen under langvarige og høje belastningsforhold og for effektivt at opnå støjreduktion i maskinens drift. Den flydende olie selvsmørende enhed er designet med lav støj og høj intensitet, og den er udstyret med en flydende olieniveaumåler for nem udskiftning. De understøttende løfte- og tilførselsanordninger er designet med integreret design. Tilførselsanordningen inkorporerer teknologi til vibrerende sigtning og afladning for enkel og bekvem betjening. Den muliggør nem og hurtig opsamling, afladning og påfyldning af møllebeholdere, reducerer arbejdsintensiteten og forbedrer produktionseffektiviteten. Med mikrocomputerens berøringsskærm bliver maskinbetjeningen mere praktisk, grænsefladen er mere enkel og intuitiv, og der kan nemt opnås vekslende fremad- og baglæns styring. Den har funktioner som timing og hukommelse til slukning.
Fordele ved Tencan vertikal planetarisk kuglemølle halvcirkelrund model
1. Stabil omdrejningshastighed på gearkassen sikrer eksperimentets konsistens og repeterbarhed.
2. Planetarisk bevægelsesprincip er anvendt i maskinen, som har høj hastighed, stor energi, høj effektivitet og lille granularitet.
3. Fire pulverprøver i forskellige størrelser og forskellige materialer kan produceres på én gang.
4. Maskinen styres af en frekvensomformer. Du kan vælge den ideelle rotationshastighed i henhold til det forventede eksperimentelle resultat. Omformeren er udstyret med en enhed til at beskytte motoren mod underspænding og overstrøm.
5. Planetkuglemøllen har funktioner til tidsindstilling af strømmen, selvindstilling af fremadgående og baglæns rotation. Du kan frit vælge driftstilstande som ensrettet retning, alternering, rækkefølge og tidsindstilling i henhold til eksperimentelle behov for at forbedre formalingseffektiviteten.
6. Tekniske egenskaber ved Tencan-kuglemølle: Lavt tyngdepunkt, stabil ydeevne, kompakt struktur, nem betjening, pålidelig sikkerhed, lavere støj, lille tab.

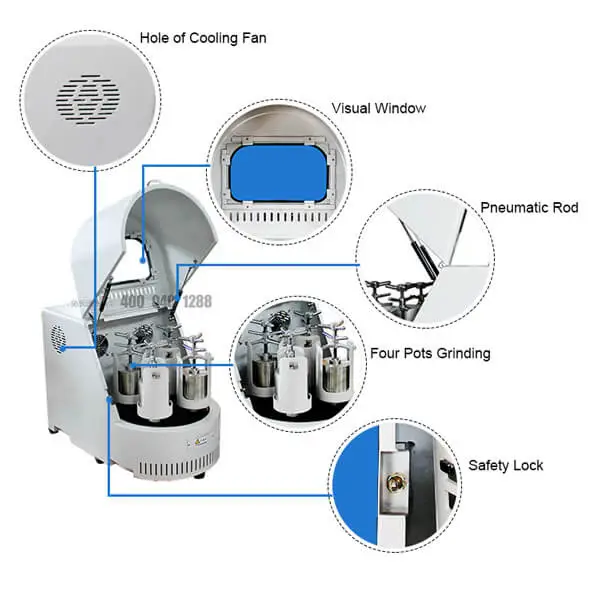

7. Der er installeret en sikkerhedsafbryder på maskinen for at forhindre en sikkerhedsulykke, hvis sikkerhedsdækslet åbnes, mens maskinen kører.
Datablad (EN)
Teknisk datablad for Tencan vertikal planetarisk kuglemølle(Halvcirkel RundType)
Tekniske egenskaber vedVertikal planetarisk kuglemølle(Halvcirkel RundType) | |
Drive-tilstand |
Tandhjulstræk og remtræk |
operation Model |
To eller fire kværne kan bruges til hver kværning |
Maks kapacitet |
Mindre end 1/3 volumen af hver møllekrukke |
Fremføringsstørrelse af slibematerialer |
Blødt og sprødt materiale≤100mm Hårde materialer≤3mm |
Udgang endelig partikelstørrelse |
Den mindste partikelstørrelse kan nå op på 0.1um |
Rotationshastighedsforhold |
1/2 |
Maks. kontinuerlig køretid |
72 Hours |
Hastighedskontroltilstand |
Frekvensomformer |
|
Tilgængelige materialer til møllekrukker |
Wolframkarbid, agat, 304 rustfrit stål, 316L rustfrit stål, korund, zirkoniumoxid, nylon, PU, Alumina keramik, PTFE og så videre. |
|
Teknisk parametertabel(I) af vertikal laboratorieplanetarisk kuglemølle (halvcirkelrund type)
| ||||
Model nummer |
Specifikationer |
Matchende størrelser af møllekrukker |
Arbejdsstillinger |
Bemærkninger |
XQM-1A |
1L |
50ml-250ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 100 ml |
XQM-2A |
2L |
50ml-500ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 250 ml |
XQM-4A |
4L |
250ml-1000ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 1000 ml |
XQM-6A |
6L |
500ml-1500ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 1000 ml |
XQM-8A |
8L |
1L-2L |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 1500 ml |
XQM-10A |
10L |
1L-2.5L |
4 |
Ckan matches med vakuummøllebeholdere fra 1L til 2L |
XQM-12A |
12L |
1L-3L |
4 |
Ckan matches med vakuummøllebeholdere fra 1L til 2L |
XQM-16A |
16L |
2L-4L |
4 |
Ckan matches med vakuummøllebeholdere fra 1L til 3L |
|
Teknisk parametertabel(II) af vertikal laboratorieplanetarisk kuglemølle (halvcirkelrund type)
| |||||||
ModelNej. |
Strøm |
Spænding |
revolution |
Rotation |
I alt |
Alternerende køretid |
Støj≤db |
XQM-1A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-2A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-4A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-6A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-8A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-10A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-12A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-16A |
3 |
380V-50Hz |
30-255 |
60-510 |
1-9999 |
1-999 |
60 5 ± |
|
Teknisk parametertabel (III) for vertikal laboratorieplanetarisk kuglemølle (halvcirkelrund type)
| ||||
ModelNej. |
Strøm |
Hastighedskontroltilstand |
Nettovægt (Kg) |
Dimensions (Mm) |
XQM-1A |
0.75 |
Frekvensstyring |
80 |
750 * 470 * 590 |
XQM-2A |
0.75 |
Frekvensstyring |
80 |
750 * 470 * 590 |
XQM-4A |
0.75 |
Frekvensstyring |
80 |
750 * 470 * 590 |
XQM-6A |
0.75 |
Frekvensstyring |
80 |
750 * 470 * 590 |
XQM-8A |
1.5 |
Frekvensstyring |
132 |
880 * 560 * 670 |
XQM-10A |
1.5 |
Frekvensstyring |
132 |
880 * 560 * 670 |
XQM-12A |
1.5 |
Frekvensstyring |
132 |
880 * 560 * 670 |
XQM-16A |
3.0 |
Frekvensstyring |
205 |
950 * 600 * 710 |
