Luftkølende planetkuglemølle
Applikationer
Kryogen planetarisk kuglemølle anvendes primært til ultrafin formaling under forhold med lav temperatur, som materialerne kræver. Sammenlignet med kunstig indsprøjtning af flydende nitrogenkøling er koldluft-planetarisk kuglemølle meget nemmere og mere bekvem at betjene, den er også omkostningsbesparende og har lavt energiforbrug.
Video
Oversigt
Kryogen planetarisk kuglemølle er en kombination af planetarisk mølle og køleudstyr. De fleste materialer opvarmes under højhastighedsformaling på grund af friktion eller eksotermisk reaktion, hvilket kan føre til ændringer i materialernes fysiske og kemiske egenskaber og have en negativ formalingseffekt. Lavtemperatur planetarisk kuglemølle bruges hovedsageligt i materialeformalingsprocesser, der kræver streng temperaturkontrol.
Working Princip
Kryogen planetarisk kuglemølle har fire kugleformalingstanke installeret på én drejeskive. Når drejeskiven roterer, foretager tankens akse planetbevægelser, og kuglerne i tankene maler og blander prøver med høj hastighed. Produktet kan smadre og blende forskellige produkter af forskellige materialer og granulariteter med tørre eller våde metoder. Minimumsgranulaten af formalet pulver kan være så lille som 0.1 mm.
Funktion/fordel

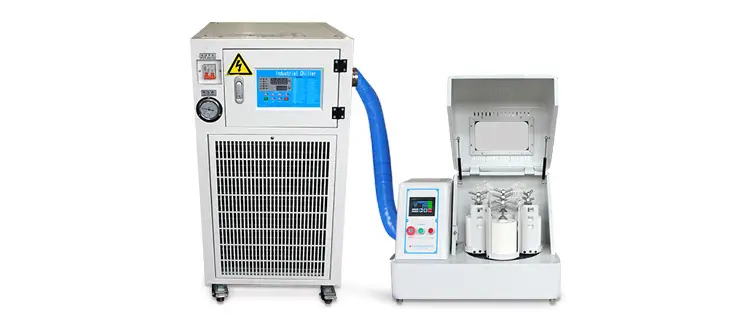

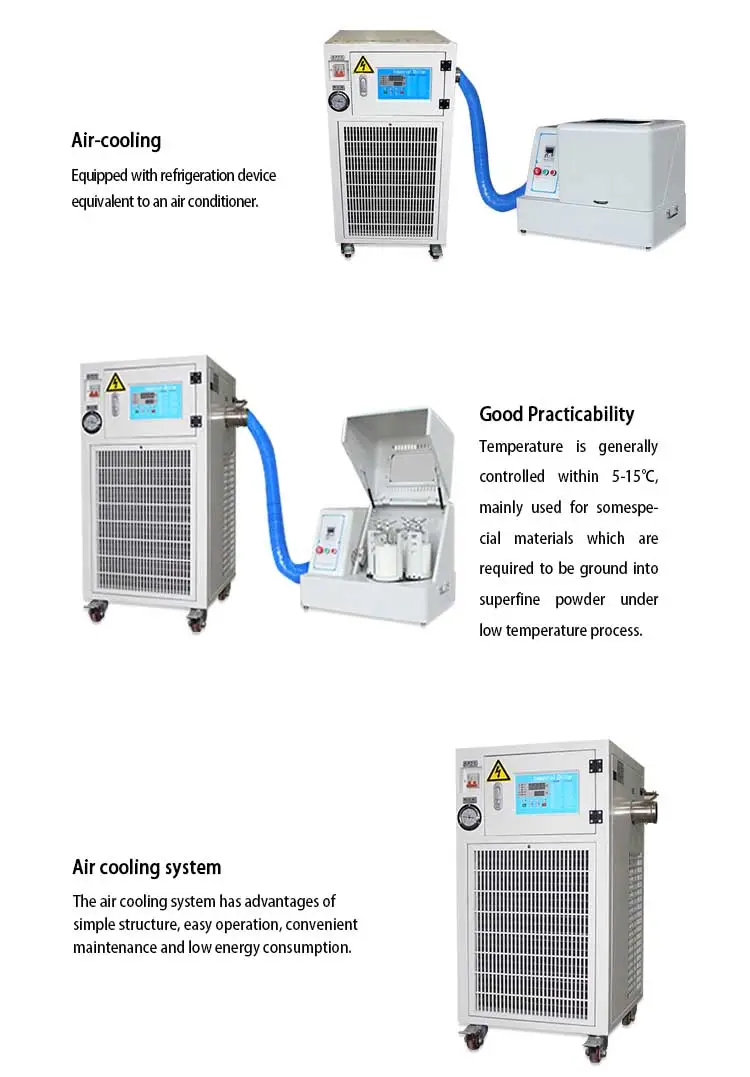

Kryogen (lavtemperaturkontrol) planetarisk kuglemølle er en kombination af en planetmølle og en luftkøleanordning. Luftkøleanordningen anvender et komprimeret klimaanlæg. Varmen, der genereres ved formaling, kan hurtigt fjernes ved hjælp af en luftkølende gascyklus. Temperaturen i kuglemøllerummet kan styres inden for 5-15 ℃ afhængigt af forskellen i omgivelsestemperatur. Denne type kuglemølle bruges primært til ultrafin formaling under materialekravene fra lavtemperaturteknologi. Luftkøleanordningen har fordele ved enkel struktur, bekvem betjening, nem vedligeholdelse og lavere energiforbrug.
1. Velegnet til materialer, der kræver ultrafin formaling ved lav temperatur.
2. Enkel struktur.
3. Nem betjening.
4. Praktisk vedligeholdelse.
5. Lavt energiforbrug.
Datablad (EN)
Teknisk datablad for Tencan planetarisk kuglemølle
| Drive-tilstand | Geardrev |
| Betjeningstilstand | To eller fire kværne kan bruges til hver formaling |
| Maksimal kapacitet for materialer | Mindre end 1/3 af hver krukkes volumen Samlet maksimal kapacitet: mindre end 1/3 af krukkernes samlede volumen |
| Feed størrelse | Bløde og sprøde materialer ≤ 10mm Andre hårde materialer ≤ 3mm |
| Outputgranularitet | Mindste granularitet kan opnås på 0.1 μm |
| Rotationshastighedsforhold | 1:02 |
| Maks. kontinuerlig driftstid | 72 Hours |
| Materialer til tilgængelige møllekrukker | 304 rustfrit stål, 316l rustfrit stål, zirkoniumoxid, nylon, PU, Alumina keramik (korund), PTFE, Agat, Wolframkarbid |
Bemærkninger: Kryogen planetarisk kuglemølle er en kombination af en planetarisk kuglemølle og en luftkøleanordning, som kan udstyres med en lodret planetarisk kuglemølle, en vandret planetarisk kuglemølle og en fuldt retningsbestemt planetarisk kuglemølle.
Tabel 1 Tekniske parametre for kryogen planetarisk kuglemølle
| Model nummer | Spænding | Strøm | omdrejningshastighed | Støj |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 omdr./min | Mindre end 60 db |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 omdr./min | Mindre end 60 db |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 omdr./min | Mindre end 60 db |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 omdr./min | Mindre end 60 db |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 omdr./min | Mindre end 60 db |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 omdr./min | Mindre end 60 db |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 omdr./min | Mindre end 60 db |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 omdr./min | Mindre end 65 db |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 omdr./min | Mindre end 68 db |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 omdr./min | Mindre end 68 db |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 omdr./min | Mindre end 68 db |
Tabel 2 Tekniske parametre for kryogen planetarisk kuglemølle
| Model nummer | Speed Control | Nettovægt | Netto dimensioner |
| XQM-1(C) | Frekvensstyring | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) | Frekvensstyring | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) | Frekvensstyring | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) | Frekvensstyring | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) | Frekvensstyring | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) | Frekvensstyring | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) | Frekvensstyring | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) | Frekvensstyring | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) | Frekvensstyring | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) | Frekvensstyring | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) | Frekvensstyring | 1250kgs | 1750 * 1140 * 1330mm |
