Dobbelt planetarisk kuglemølle

Den dobbelte planetariske struktur i den dobbelte planetariske kuglemølle realiserer bevægelsen af ​​en lille skive, der drives af en stor planetariskiv. Sammenlignet med almindelige planetariske kuglemøller i samme størrelse er omdrejningsradius og rotationshastighed for møllebeholderne blevet betydeligt forøget, og centrifugalkraften for malekuglerne er mangedoblet. Kollision, forskydning og friktion mellem malekuglerne øges betydeligt. Som et resultat er formalingseffekten og effektiviteten blevet betydeligt forbedret. Nogle materialer kan formales til nanometerskala med den dobbelte planetariske kuglemølle. Klasse. Den dobbelte planetariske kuglemølle er en typisk højeffektiv og højenergikuglemølle.

SXQM-seriens planetariske kuglemølles funktionsprincip: Der er to større planetariske ruller, der udfører en roterende bevægelse, installeret på en basedrejeskive, hvilket udfører en omdrejningsbevægelse. Yderligere to mindre ruller er installeret på hver af de større tankruller; der er to mølletanke på hver af de mindre drejeskiver. Maskinen har i alt fire kugletanke installeret på de mindre drejeskiver. Når basedrejeskiven roterer, udfører tankrullen planetariske bevægelser. Kuglerne og materialeprøverne inde i tankene males og blandes under høj hastighed.

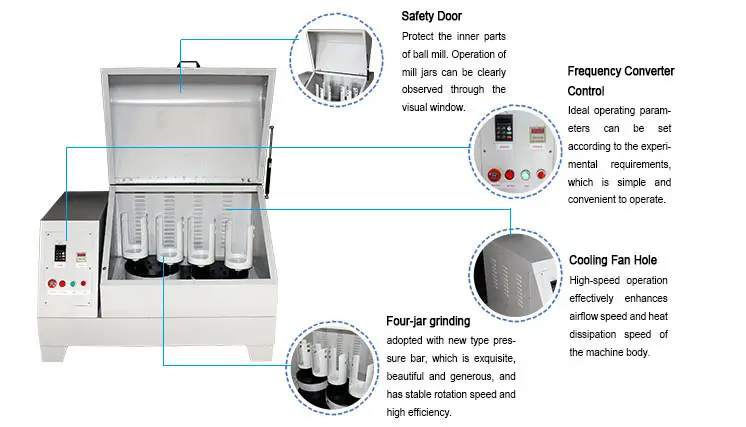

Tencans dobbelte planetariske kuglemølle er svejset med en tyk stålplade, der har høj styrke, slagfasthed, deformationsmodstand, fint håndværk, stærkt og smukt udseende. Materialet i de mekaniske dele er strengt forarbejdet ved hjælp af varmebehandlingsprocesser og numerisk styringsteknologi. Gearkassen er lavet med en kvasi-forseglet rilleindlejret struktur, og drivgearet er lavet af slidstærkt præcisionsgear. Maskinrammen og -strukturen er fuldt ud overvejet i designet for at sikre stabil, sikker og pålidelig drift af kuglemøllen under langvarige og høje belastningsforhold og for effektivt at opnå støjreduktion i maskinens drift. Den flydende olie selvsmørende enhed er designet med lav støj og høj intensitet, og den er udstyret med en flydende olieniveaumåler for nem udskiftning. Med mikrocomputerens berøringsskærm bliver maskinbetjeningen mere praktisk, grænsefladen er mere enkel og intuitiv, og der kan nemt opnås vekslende fremad- og baglæns styring. Den har funktioner som timing og sluk-hukommelse.
1. Møllepotten foretager to planetbevægelser. Den har høj effektivitet og lille partikelstørrelse under højfrekvent slagkraft, lineær kollisionskraft og friktionskraft. (Først i Kina)
2. Fire forskellige prøver kan tages på én gang. Det er bekvemt for teknologen at udføre forskningen og udvikle det nye materiale.
3. Materialernes fodergranulæritet: Jordmateriale ≤10 mm, andre materialer ≤3 mm.
4. Våd- eller tørformalingsmetode. Pulverets minimumsgranulærhed er 0.06 μm.
5. Frekvensstyret, du kan indstille hastigheden i henhold til eksperimentets effekt.
6. Stor drejeskiveomdrejning: 50-400 o/min.
Lille drejeskiveomdrejning: 100-800 o/min.
Stor planetakse rotation: 100-800 o/min.
Møllekandenrotation: 200-1600 o/min.
7. Planetarkuglemøllen har tidsindstilling til slukning, selvudløsende fremadgående og inverterende funktion. Den kan øge effektiviteten ved at vælge envejs-, skiftevis-, kontinuerlig- og tidsindstillet drift.
8. Motoreffekt: 0.4 l, 2 l, 4 l: 0.75 kW, 220 V, 50 Hz; 16 l, 20 l: 5.5 kW, 380 V, 50 Hz.
9. Vores planetariske kuglemølle er funktionel og har lavt barycenter, stabil ydeevne, kompakt struktur, nem betjening, pålidelig sikkerhed, lav støj og lavt spild.

Tabel 1 Tekniske parametre for dobbelt planetarisk kuglemølle

Tabel 2 Tekniske parametre for dobbelt planetarisk kuglemølle

Tabel 3 Tekniske parametre for dobbelt planetarisk kuglemølle

Tabel 1 Tekniske parametre for dobbelt planetarisk kuglemølle

Tabel 2 Tekniske parametre for dobbelt planetarisk kuglemølle

Tabel 3 Tekniske parametre for dobbelt planetarisk kuglemølle
